인벤터 도면에서 단면도 그리기

by enomKR 2023. 2. 7.

인벤터 도면에서 단면도 그리기



도면 생성후 base나  "P" 누르기





조립 / 부품에서 불러오기

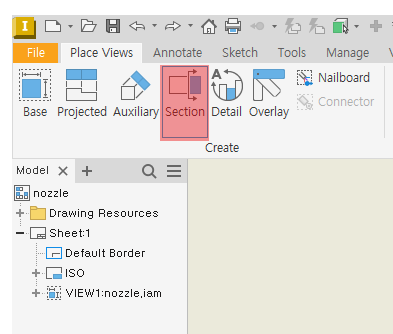

단면 클릭

단면도 그릴부분의 선 그리기





선택..

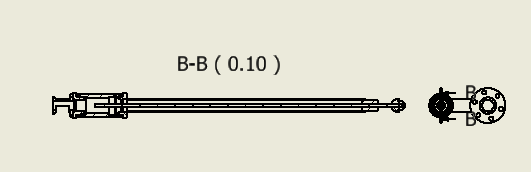

잘리면은 해치 표시됩니다.  선택해서 치시 기입하시면 됩니다.
